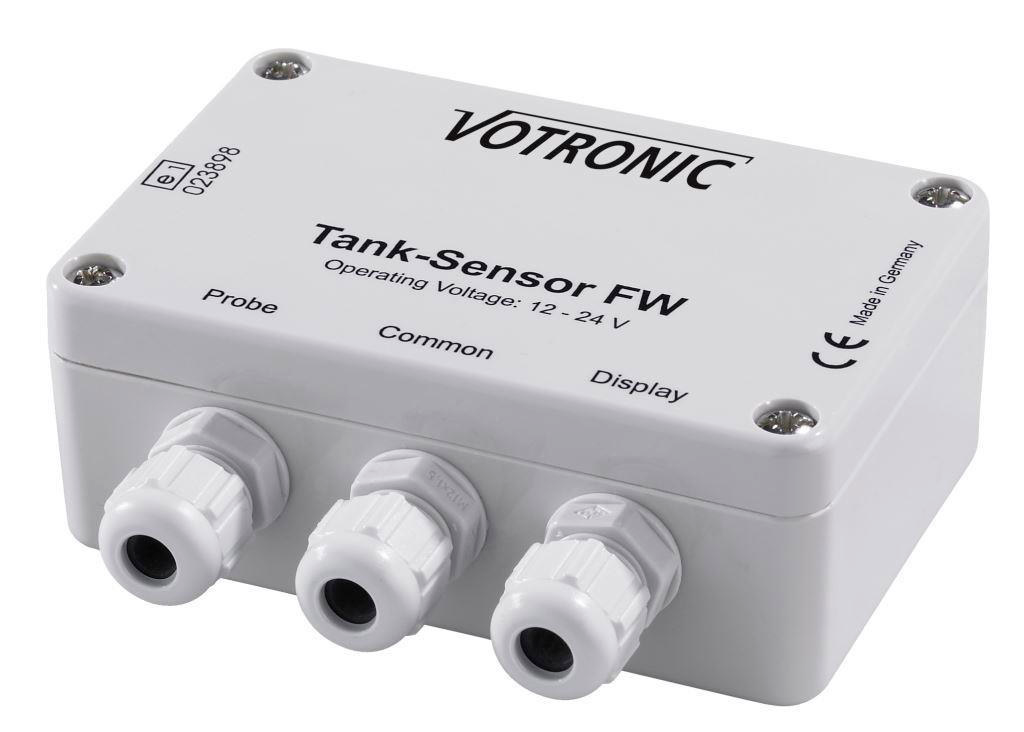

Votronic Tank-Sensor FW 120 für Einsatz- und Feuerwehrfahrzeuge – Gasflasche & Zubehör

Beschreibung

Die VOTRONIC Tankanzeigen wurden zur genauen Füllstandsmessung in Einsatzfahrzeugen konzipiert. Ein Anzeigesystem besteht aus einem Tank-Sensor zur Messung am Tank und einer davon abgesetzten Anzeigeeinheit. Bei Verwendung des Spannungs-Normsignals 0…10 V können auch mehrere Anzeigen am Tank-Sensor betrieben werden. Alle Komponenten sind sehr robust aufgebaut, wasserdicht vergossen, für 12 V- und 24 V-Bordspannung ausgelegt und völlig vibrationsfest. Sie sind prozessorgesteuert und arbeiten intern laufend Sicherheitskontrollen ab. Der VOTRONIC Tank-Sensor FW wurde für die Füllstandsmessung von Wasser und wasserhaltigen Medien in den Metall- und Kunststoff-Tanks von Feuerwehr-Fahrzeugen konzipiert. Der Sensor wird außerhalb oben am Tank oder in dessen Nähe montiert. Im Tank selbst ist lediglich die flexible Mess-Sonde einzuhängen. Linear dem Füllstand entsprechend liefert der Sensor stufenlose Normsignale (Spannungssignal 0…10 Volt oder Stromsignal 4…20 mA) zum Anschluss der unterschiedlichsten Anzeige- und Auswerte-Geräte, z.B. VOTRONIC LED Tank Display HE, Zeiger-Instrumente oder Fremdgeräte wie Bordcomputer etc. Der Sensor kann insgesamt bis zu 4 Stück LED Tank Display HE 010 betreiben. Details * Keine mechanisch bewegten Teile, robustes vollelektronisches kapazitives Messverfahren * Einfache Anpassung auf die vorgegebene Tankhöhe * Exakte Kalibrierung, separat für „Leer“ und „Voll“ frei einstellbar * Druckunabhängig, keine Messwertverfälschung bei Überdruck, Druckbetankung o.ä. * Lineares, stufenloses Signal der Füllhöhe * Schutz gegen Verpolung, Überspannung, Kurzschluss, Überlastung * Absolut wasserfest und vibrationssicher vergossen * Sicherheit durch permanent ablaufende interne Prüfvorgänge (prozessorgesteuert) * Ausgangssignal Spannung 0…10 V: Bürdelast min. 1 kOhm, Dreileiterschaltung, oder * umschaltbar auf Ausgangssignal Strom 4…20 mA: Bürde max. (UB-7 V) 20 mA, Zweileiterschaltung * Betriebs-spannung: 12 und 24 V * Strom-aufnahmemax.: 30 mA * Signal-ausgang 0 – 10V: ja * Signal-ausgang 4 – 20 mA: ja * Prüfzeichen: CE, E-Prüfung (EMV/Kfz-Richtlinie) * Maße (B x H x T): 98 x 64 x 38 mm (ohne Anschlüsse) * Tank-Sensor FW 120- Ausführung Tankhöhe von min. 40 bis max. 120 cm * Tank-Sensor FW 240- Ausführung Tankhöhe von min. 80 bis max. 240 cm Lieferumfang * Bedienungsanleitung * Seil-Mess-Sonde komplett mit Abspann-Öse Ausführung: FW 120, Gewicht: 180 g
