Votronic Plus-Distributor 6 Stromkreisverteiler 90 x 38 x 60 mm – Wechselrichter & Spannungswandler

Beschreibung

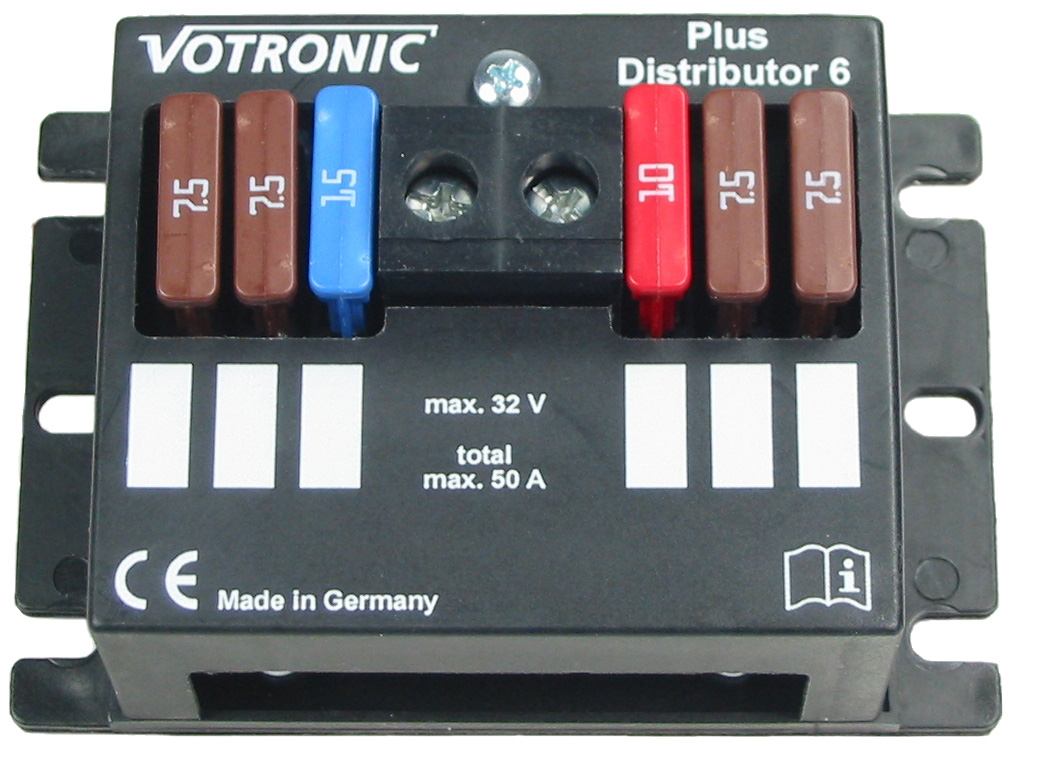

Eine sachgemäße Stromverlegung im Fahrzeug ist nicht nur eine Frage der Ordnungsliebe sondern vielmehr eine zwingende Notwendigkeit um die Sicherheit an Bord zu gewährleisten. Der häufig anzutreffende Kabel-Wirrwarr, der sich von der Batterie ausgehend hinter den Möbelwänden fortsetzt, erschwert im Fehlerfall zum einen die Suche nach der Ursache und stellt nicht selten eine ernste Gefahr dar. Abhilfe schaffen hier kleine, unentbehrliche Helfer aus dem VOTRONIC Peripheriegeräte-Programm, die sich u.a. um die fachgerechte Verteilung bzw. Absicherung der Batterie-Plusseite und um sichere Masseverhältnisse kümmern. Details Plus-Distributor 6 * Der kompakte, leistungsfähige Plus-Verteiler mit 6 einzelnen Stromkreisen ermöglicht die fachgerechte Verteilung und Absicherung von kleinen und mittleren Verbrauchern auf der Batterie-Plus-Seite. * Zwei große Sammelklemmen (Kabelquerschnitte bis 16 mm², Strombelastbarkeit max. 50 A) dienen der Stromzuführung von der Batterie, nutzbar auch für eine weitere Plus-Durchgangsverteilung. * Die verbraucherseitigen Sicherungshalter sind für handelsübliche FKS-Sicherungen in den Stärken 1 A bis 20 A ausgelegt; zum Lieferumfang gehören die Typen 15 A, 10 A und 4 x 7,5 A. * Die zugehörigen sechs Verteilerklemmen erlauben Kabelquerschnitte bis 4 mm² bei max. 20 A Strombelastbarkeit. * Beschriftungsfelder auf dem Gehäuse ermöglichen die leichte Zuordnung der Sicherungen zu ihren Stromkreisen. Für 12 V- und 24 V-Betrieb geeignet. Lieferumfang Flachstecksicherungen 1 x 15 A, 1 x 10 A und 4 x 7,5 A, Bedienungsanleitung Plus-Distributor 8 * Leistungsfähiger Plus-Verteiler mit sechs abgesicherten Ausgängen unterschiedlicher Stärke. * Die Plus-Zuleitung von der Batterie wird an einem massiven Schraubblock mit Kabelschuh (Kabelquerschnitt 16 mm², Gesamtstrom-Belastbarkeit max. 96 A) angeschlossen. Die Verteilung erfolgt auf: * Anschluss 1: Schraubblock mit Kabelschuh (16 mm²) und Streifensicherung 40 A, 50 A oder 60 A, mit Leuchtdioden-Anzeige, als Hauptabsicherung oder für größere Verbraucher wie z.B. Wechselrichter bis 12 V / 600 W bzw. 24 V / 1200 W, leistungsstarke Ladegeräte etc. * Anschluss 2: Schraubklemme 6 mm² mit Flachstecksicherung 30 A, z.B. für mittlere Verbraucher oder Ladegerät. Dieser Zweig kann durch eine interne Brücke vom Hauptkreis oder wahlweise getrennt von den anderen Kreisen über eine zweite Schraubklemme 6 mm2 separat versorgt werden. * Anschluss 3-6: Schraubklemmen mit großem Klemmbereich (4 mm², max. 20 A) und Sicherungshalter für handelsübliche FKS-Sicherungen in den Stärken 1 A bis 20 A; zum Lieferumfang gehören die Stärken 1 x 30 A und 2 x 15 A und 2 x 10 A. * Die Abdeckhaube mit Kabelführungskamm sorgt für sicheren Halt der Kabel und sauberes Aussehen. Die Überwachungsleuchtdiode für die Streifensicherung von Anschluss 1 ist auch bei aufgesetztem Verteilergehäuse sichtbar. Beschriftungsfelder auf dem Gehäuse ermöglichen die sichere Zuordnung der Stecksicherungen. Für 12 V- und 24 V-Betrieb geeignet. Lieferumfang 2x Kabelschuhe 16mm², Streifensicherung 40 A, 50 A, 60 A, Flachstecksicherungen 1 x 30 A, 2 x 15 A und 2 x 10 A, Bedienungsanleitung Ausführung: Plus-Distributor 6, Gewicht: 95 g, Maße (LxBxH): 60 x 90 x 38 mm
