Votronic LED Tank Display HE 420 für Einsatz- und Feuerwehrfahrzeuge – Batteriecomputer & Anzeigepanele

Beschreibung

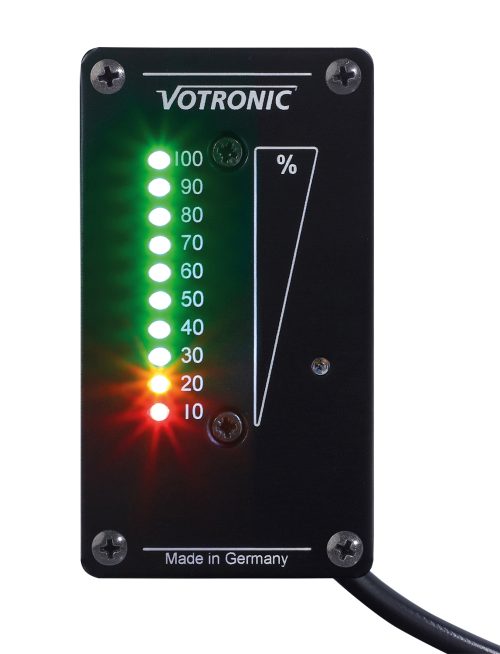

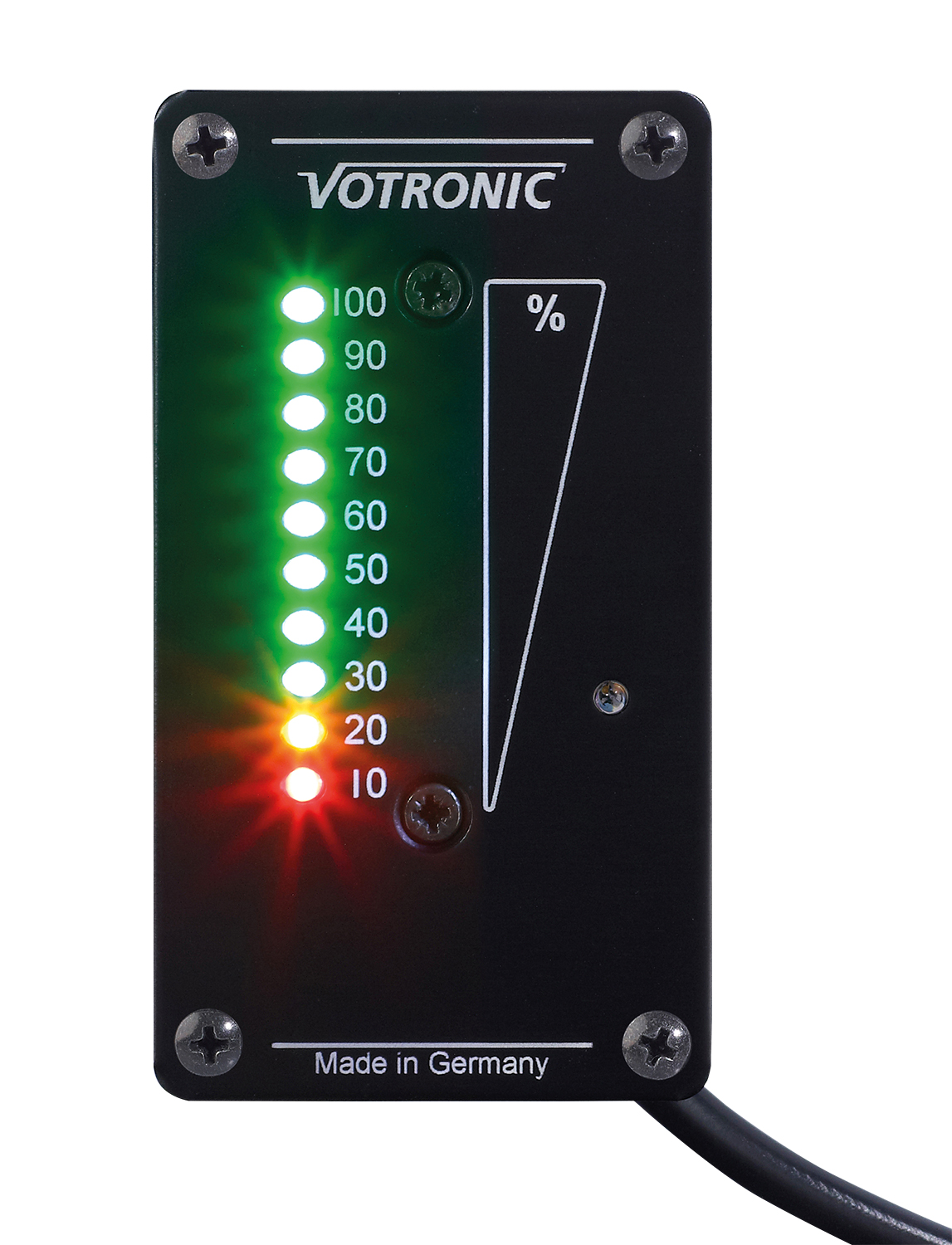

Die VOTRONIC Tankanzeigen wurden zur genauen Füllstandsmessung in Einsatzfahrzeugen konzipiert. Ein Anzeigesystem besteht aus einem Tank-Sensor zur Messung am Tank und einer davon abgesetzten Anzeigeeinheit. Bei Verwendung des Spannungs-Normsignals 0…10 V können auch mehrere Anzeigen am Tank-Sensor betrieben werden. Alle Komponenten sind sehr robust aufgebaut, wasserdicht vergossen, für 12 V- und 24 V-Bordspannung ausgelegt und völlig vibrationsfest. Sie sind prozessorgesteuert und arbeiten intern laufend Sicherheitskontrollen ab. Das LED Tank-Display HE wurde speziell für den rauen Einsatz in Feuerwehr-Fahrzeugen konzipiert und dient zur genauen Anzeige des Löschtanks im Fahrzeug. Es ist als Panelversion für den Einbau in Anzeigetafeln vorgesehen und mit zwei genormten Messsignalen (0…10 V bzw. 4…20 mA) erhältlich. Damit ist das Gerät nicht nur für den VOTRONIC Tank-Sensor FW verwendbar, sondern kann auch an Messwertgebern anderer Hersteller mit gleichen Normsignalen betrieben werden. Der Füllstand wird mit 10 superhellen Leuchtdioden als stufenloser Leuchtbalken 3-farbig dargestellt, was die genaue Erfassung des Tankinhaltes auf einen Blick gestattet. Über ein integriertes Fotoelement wird die Anzeigehelligkeit so gesteuert, dass die Anzeige nachts nicht blendet und tagsüber auch bei voller Sonneneinstrahlung gut ablesbar ist, auch aus ungünstigem Blickwinkel. Besonders vorteilhaft ist die kompakte Bauform und geringe Einbautiefe. So kann durch einfache Parallelschaltung von bis zu 4 LED Tank-Displays HE 010 der Tankinhalt an nahezu jeder Stelle des Fahrzeugs kontrolliert werden. Die Anzeigeeinheit ist wasserdicht vergossen, vibrationsfest und gegen Verpolung und Überspannung geschützt. Das LED-Tankdisplay HE 420 kann auch mit 4…20 mA Sensoren betrieben werden und liegt eingangsseitig an Minus. Details LED Tank Display HE 010 * Betriebs-spannung: 12 und 24 V * Strom-aufnahme: 10 – 25 mA * Eingangs-Signal: 0…10 V * Eingangs-Widerstand: 10 kOhm * Prüfzeichen: CE, E-Prüfung (EMV/Kfz-Richtlinie) * Einbaumaße (B x H x T): 38 x 56 x 27 mm LED Tank Display HE 420 * Betriebs-spannung: 12 und 24 V * Strom-aufnahme: 20 – 50 mA * Eingangs-Signal: 4…20 V * Eingangs-Widerstand: 150 kOhm * Prüfzeichen: CE, E-Prüfung (EMV/Kfz-Richtlinie) * Maße (BxHxT): 47 x 85 x 30 mm * Einbaumaße (B x H x T): 38 x 56 x 27 mm Lieferumfang * Befestigungsmaterial * Befestigungsschrauben * Anschlusskabel 3-adrig 1 m * Bedienungsanleitung Art Batterie: Sonstiges, Ausführung: HE 420, Gewicht: 80 g, Maße (LxBxH): 85 x 47 x 30 cm, Eingangsspannung: 4…20 mA
